Широкополосная направленная антенна для анализатора спектра HT6 600-10000 МГц

HT6 - это широкополосная (600-10000 МГц) направленная логарифмическая периодическая антенна с высоким коэффициентом усиления (6 дБ).

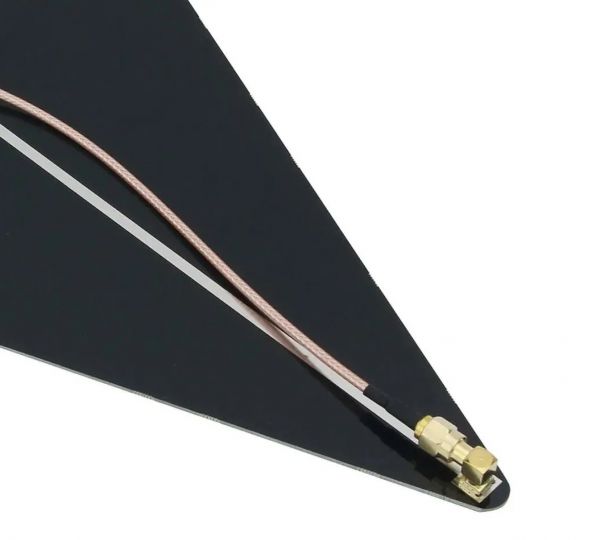

Антенна напечатана на печатной плате и является компактной и портативной. Она имеет очень сильную направленность и отлично подходит для наружной радиопередачи / приема. Антенна может быть использована в сочетании с анализатором спектра для формирования простого прогноза EMI, который может удовлетворить частотный диапазон беспроводных, гражданских, военных и автомобильных тестов. Диапазон полосы пропускания антенны составляет до 10 ГГц, который охватывает радиосигналы GSM, LTE, WIFI, GPS, радары и т.д. ...и другие радиосигналы.

Особенности

• Простота эксплуатации: С простым дизайном и тонким качеством изготовления, эта антенна позиционирования проста в установке и эксплуатации, удобна в использовании
• Прочность: Изготовленная из печатной платы, антенна анализатора спектра является прочной, долговечной и износостойкой для длительного использования
• Рабочие детали: Антенна на печатной плате обеспечивает направленное усиление от 1 до 6 дБи в диапазоне от 600 МГц до 10 ГГц
• Широкое применение: Антенна может быть использована для анализа спектра, анализа, позиционирования, широкополосного измерения, пеленгации и т.д.
• Практичная: VSWR менее 2,2 в диапазоне от 600 МГц до 10 000 МГц обеспечивает стабильно высокие требования к напряженности поля для испытаний на ЭМС

Применение

1. Приемная антенна
2. Передающая антенна
3. Тест беспроводной связи
4. EMI антенна
5. Измерение плотности потока энергии
6. Анализ радиочастотной среды
7. Направление антенны на базовую станцию
8. Обнаружение источников сигнала или помех
9. Анализ рабочих параметров бустеров и ретрансляторов
10. Создание электромагнитного поля с заданной плотностью
11. Измерение параметров различных типов антенн
12. Измерение параметров электромагнитной совместимости радиоэлектронного оборудования
13. Мониторинг электромагнитной обстановки
14. Определение направления источников электромагнитного излучения

Параметры

• Тип: Лого-периодическая антенна
• Модель: HT6
• Частотный диапазон: 600M-10G
• Усиление: 6dBi
• VSWR: < 2.2
• Стандартный импеданс: 50 Ом
• Радиочастотное соединение: SMA
• Вес: 150 г
• Размер: 34.5*18.3*0.15 см

! Примечание - Анализатор спектра не входит в комплект
