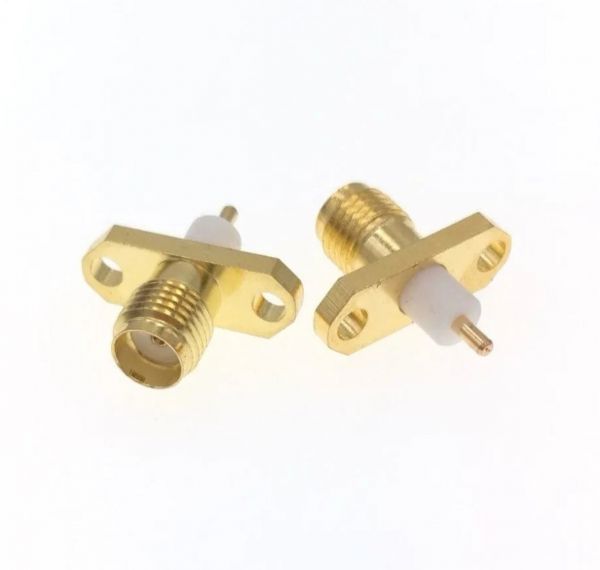

Разъём SMA-2452 на генератор помех для установки на корпус под 2 винта

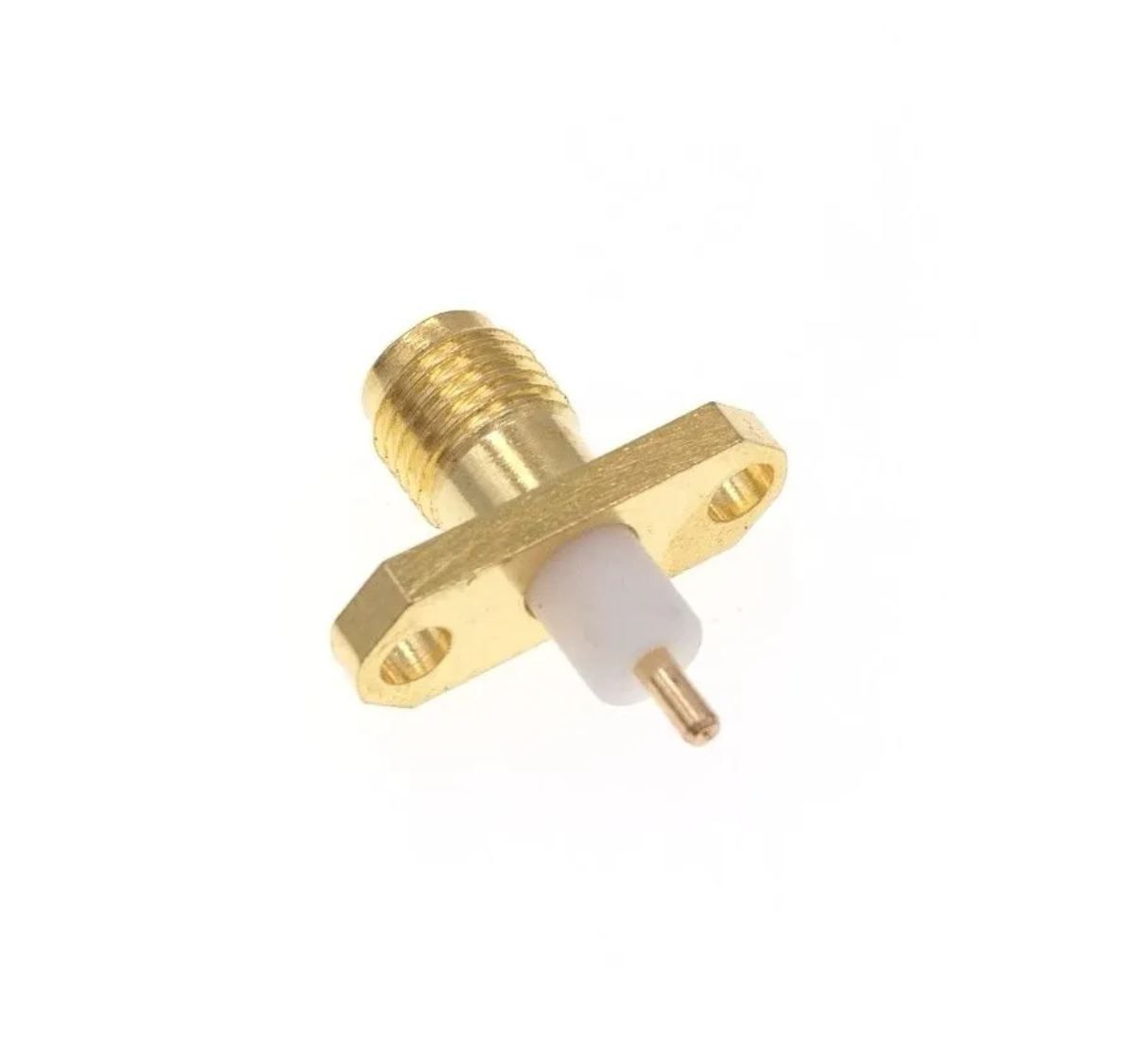

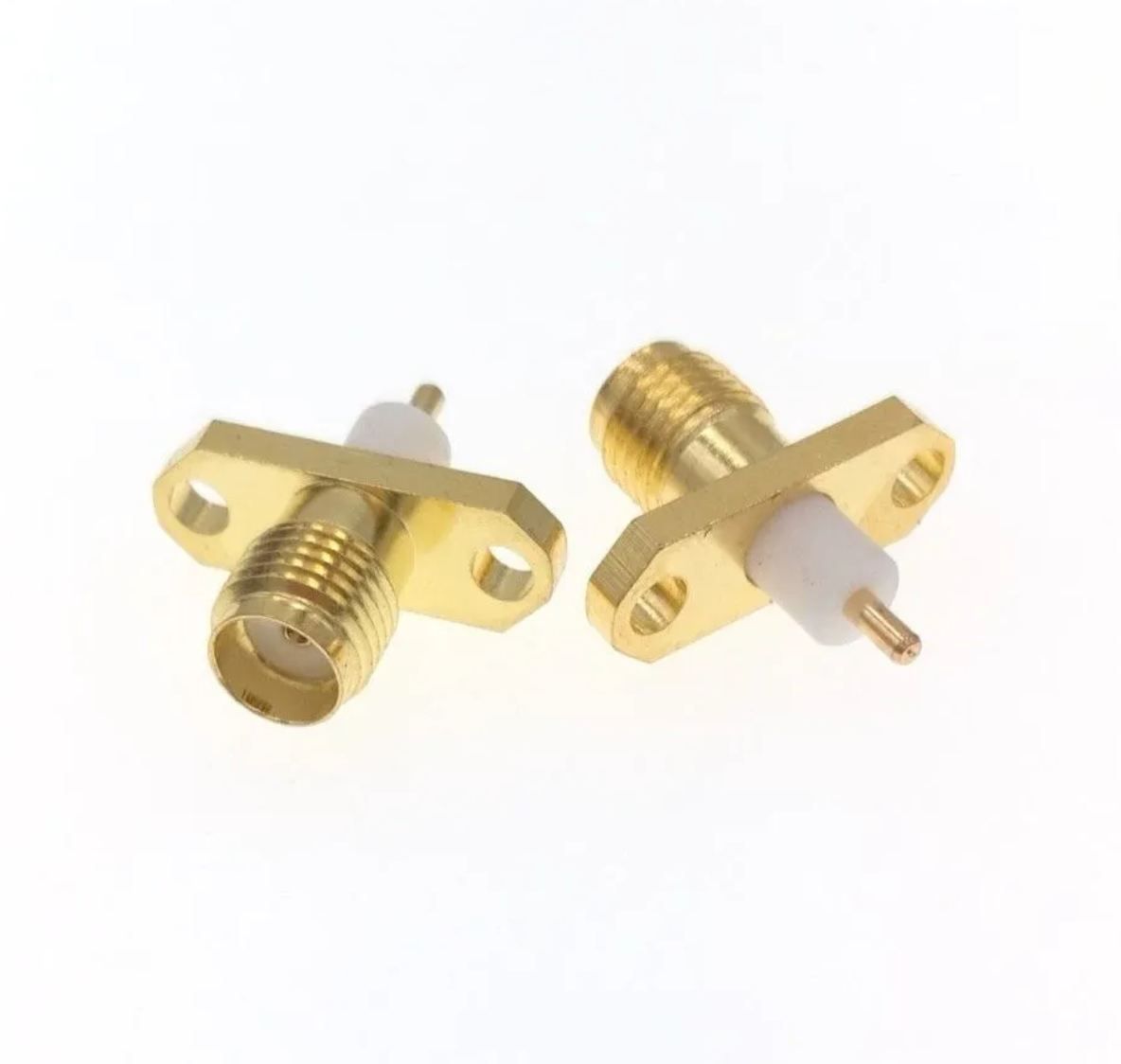

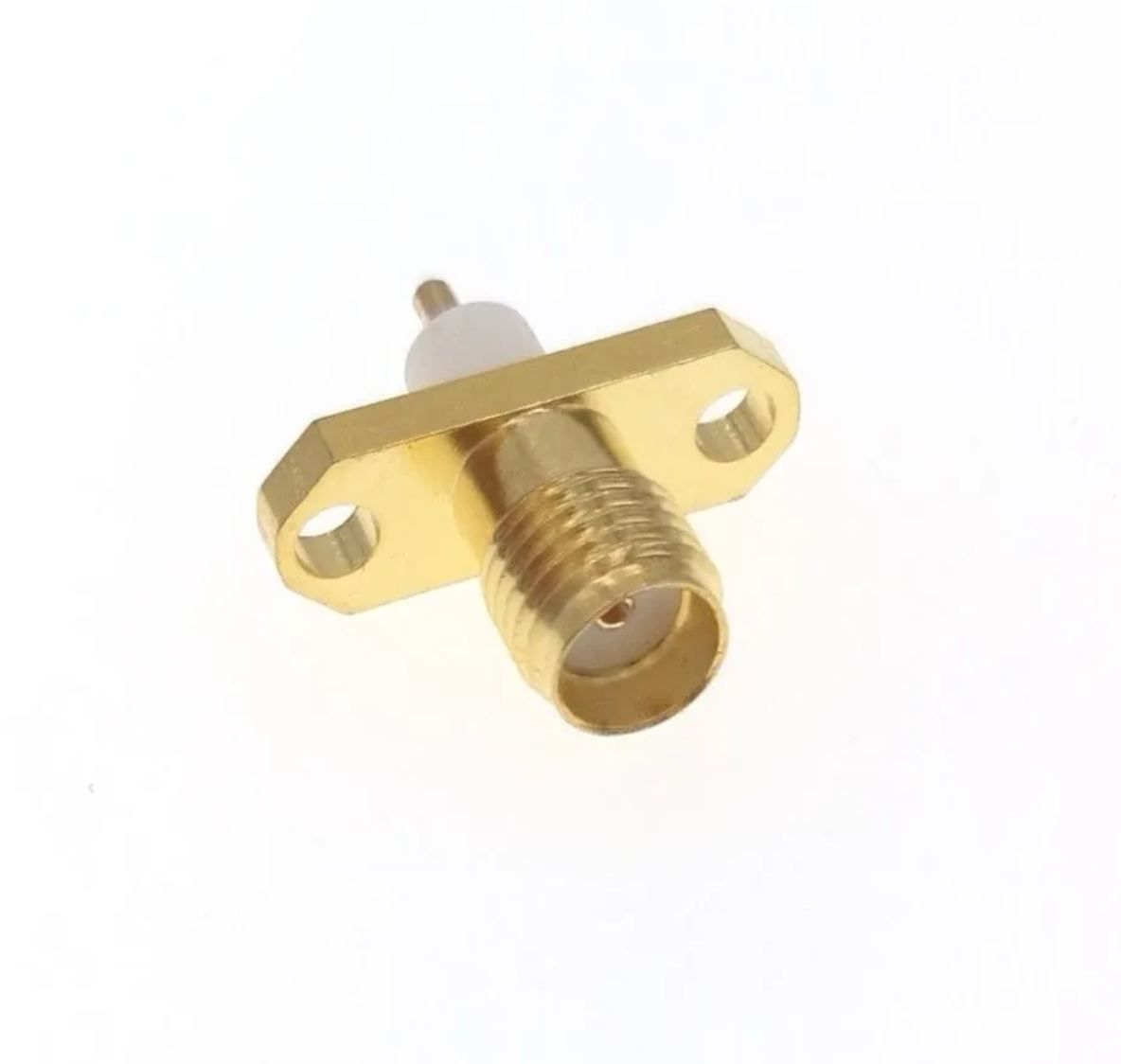

ВЧ-разъём SMA (female) модели S-2452 — это панельный (фланцевый) разъём для установки на корпус оборудования при помощи двух винтов (2-hole flange).
Он предназначен для создания герметичного и механически прочного соединения с кабельными разъёмами SMA (male).
Обеспечивает стабильное волновое сопротивление 50 Ом и отличные характеристики в диапазоне до 18 ГГц, что делает его стандартом для профессиональных ВЧ-систем.

Параметры

• Тип разъёма: SMA (female, розетка)
• Модель: S-2452
• Тип установки: Фланцевый, на корпус (2 винта / 2-hole flange)
• Тип соединения: Резьбовое SMA (7/16"-36UNEF)
• Импеданс: 50 Ом
• Частотный диапазон: DC – 18 ГГц
• Тип фиксации кабеля: Кабельный разъём подключается отдельно (через SMA male)
• Центральный контакт: Гнездо, бериллиевая медь с позолоченным покрытием
• Материал корпуса: Нержавеющая сталь или латунь с никелированием
• Изолятор: PTFE (фторопласт)
• Сопротивление изоляции: ≥ 5000 МОм
• Вставное затухание: ≤ 0.06 дБ (до 12 ГГц)
• Возвратные потери (VSWR): ≤ 1.15 (до 12 ГГц)
• Рабочая температура: −55°C … +155°C
• Крепление: Два винта М2 (или 2-56 UNC)
• Размер фланца: 14 × 9.5 мм (типично)
• Диаметр отверстия под разъём: ~6.3 мм (резьбовая часть SMA)

Особенности

1. Фланцевое крепление на 2 винта — надёжная установка на корпус, панель, шасси.
2. Поддержка высоких частот до 18 ГГц.
3. Позолоченный центральный контакт — минимальное затухание и высокая стабильность.
4. Совместим с любыми SMA(male) кабельными разъёмами.
5. Идеален для компактных RF-модулей, антенн, фильтров, усилителей и приборов.

Сферы применения

1. Радиочастотные модули и антенны РЭБ систем
2. Wi-Fi, GPS, LTE и 5G устройства
3. Усилители мощности и малошумящие усилители (LNA)
4. Тестовые и измерительные приборы
5. Промышленные и лабораторные системы ВЧ
