Прицел тепловизионный Guide TS435

Прицел тепловизионный Guide TS435

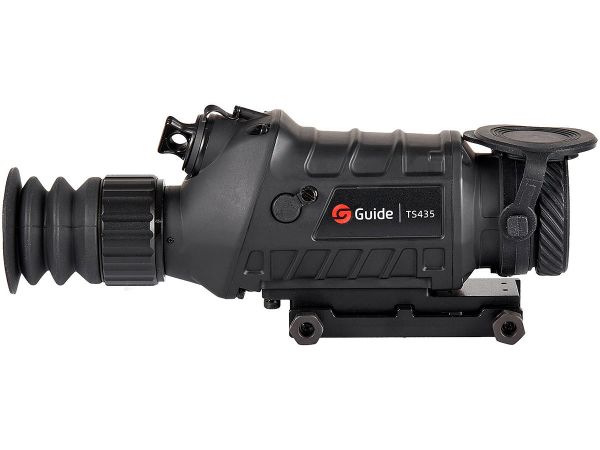

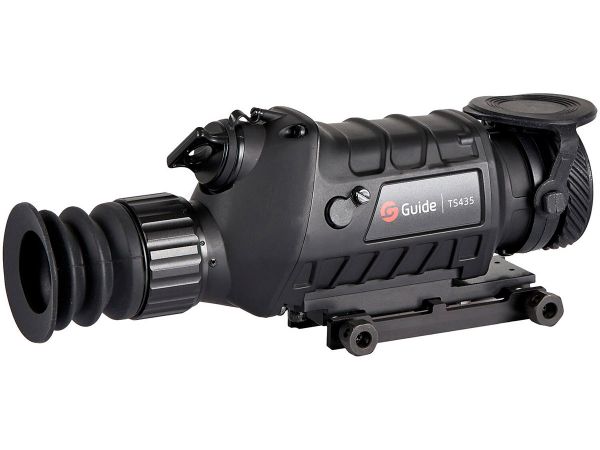

Тепловизионный прицел Guide TS435 (2,3x, F35/1,2) предназначен для ведения целевой стрельбы на ближних и средних дистанциях из огнестрельного оружия с посадочной базой Picatinny. Может использоваться как портативное устройство для визуальных наблюдений в условиях ограниченной видимости (темнота, задымление, туман, атмосферные осадки).

Оптическое увеличение 2,3x. Дальность обнаружения — 1 км. По сравнению с «младшей» моделью TS435 из этой же серии, тепловизор оснащён аналогичной матрицей, но более мощным объективом F35/1,2 с фокусным расстоянием 35 мм. Поле зрения становится немного меньше (10,7 или 18,7 м/100м), зато базовая кратность и максимальная рабочая дистанция становятся больше. В ночное время можно уверенно обнаружить крупного зверя на удалении в 820...1000 метров и точно распознать с расстояния в 400...500 метров.

Подробное изображение целевых и фоновых объектов. Благодаря морозостойкому OLED-дисплею с разрешением 1024×768, 7 самым ходовым цветовым палитрам и многоуровневой регулировке яркости и контраста, можно адаптировать изображение под любые погодные условия и тактические задачи. Картинка будет максимально чёткой и информативной как на свету, так и в темноте.

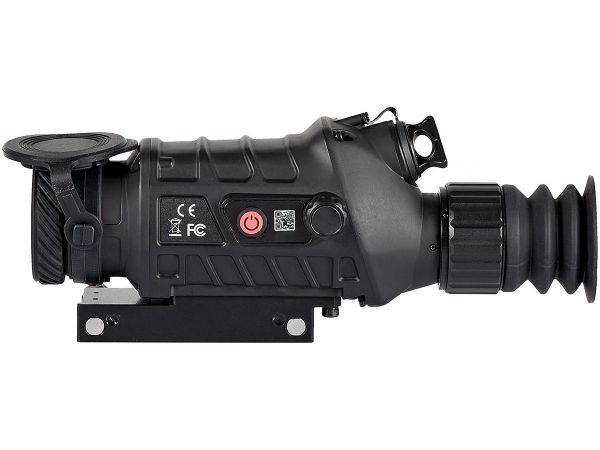

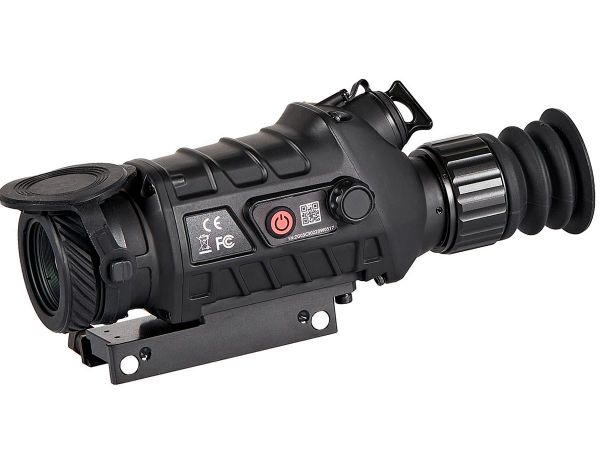

Удобное и понятное управление : ручная фокусировка окуляра и объектива, одна красная кнопка для включения, выключения и активации «спящего» режима, и энкодер с кнопкой — для остальных операций. Вся механика тепловизора TS435 рассчитана на управление рукой в плотной зимней перчатке. Во избежание утери крышка батарейного отсека и крышка объектива крепятся к корпусу специальными хлястиками.

10 масштабируемых сеток, 6 профилей выверки. У стрелка большой выбор прицельных сеток — от простого «креста» до Mil-Dot со сложной разметкой; 10 сменных «рисунков» под любые охотничьи задачи. При смене кратности метки масштабируются аналогично FFP cеткам дневных оптических прицелов: угловые размеры элементов всегда «правильные», а значит, внесение поправок не потребует сложных расчётов и будет безошибочным на любом увеличении. Прицел Guide TS435 можно пристрелять для 6 различных ружей или боеприпаса, и в каждом профиле установить дистанцию пристрелки (25 м, 50 м, 100 м), тип, цвет и яркость сетки. Пристрелка выполняется методом «1 выстрела» с «заморозкой» картинки в течение всего процесса выверки (не нужно сохранять неподвижность и удерживать ружьё в одном положении).

4 функции, полезные на любой охоте. Цифровой зум быстро меняет масштаб полноэкранного изображения в 2 или в 4 раза, улучшая детализацию и точность распознавания целевых и фоновых объектов. В режиме PiP x2 в отдельном «окошке» выводится увеличенное изображение центральной части экрана (и перекрестья сетки) — для уверенного прицеливания по месту с сохранением контроля над всем полем зрения. Окно PiP можно оставить по центру дисплея или сместить в левый / правый угол для более комфортного просмотра. Самые «горячие» предметы можно отслеживать с функцией Hot Spot Tracking, а при помощи стадиометрического дальномера оценивать расстояния до объектов с известной высотой - «кролик» (0,25 м), «кабан» (0,5 м) или «олень» (1,8 м).

Возможность подключения рекордера или монитора — для записи фото/видео на внешнее устройство или просмотра изображения на большом экране в режиме реального времени. Благодаря разъёмам системы Lemo, видеокабель надёжно фиксируется и остаётся в «гнезде» даже при сильных механических нагрузках (рывки, удары, вибрации), а само место подключения хорошо защищено от попадания пыли и воды.

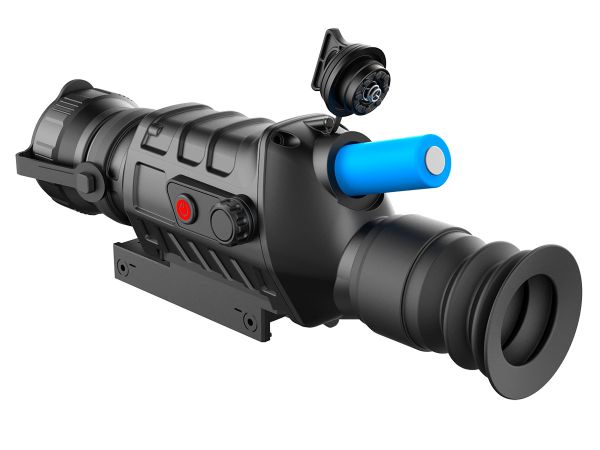

Быстрая замена батареи. 1 аккумуляторная батарейка 18650 с плоскими контактами обеспечит Guide TS435 свыше 4 часов непрерывной работы (длительность работы будет зависеть от ёмкости батареи и количества активных функций). Чтобы поменять батарейку, тепловизор сначала нужно выключить. Аккумулятор устанавливается в батарейный отсек любой стороной без соблюдения полярности, и будет совсем несложно поменять батарейку даже в темноте на ощупь. Внешнее питание не подключить (разъёмов под него нет), а для экономии заряда есть «спящий» режим и функция автоматического выключения питания.

Пыле/водонепроницаемая, ударопрочная конструкция. Прицел максимально защищён от пыли и осадков, сохраняет герметичность и работоспособность после случайного падения в воду или сугроб на глубину до 1 м (IP67), не замёрзнет при -40 °C и не «сгорит» при +50°C. Диоптрийная подстройка в пределах +/-4 дптр позволит большинству стрелков охотиться без очков, а удаление выходного зрачка на 48 мм обеспечит безопасное использование на большинстве ружей и калибров с дульной энергией выстрела до 5000 Дж.

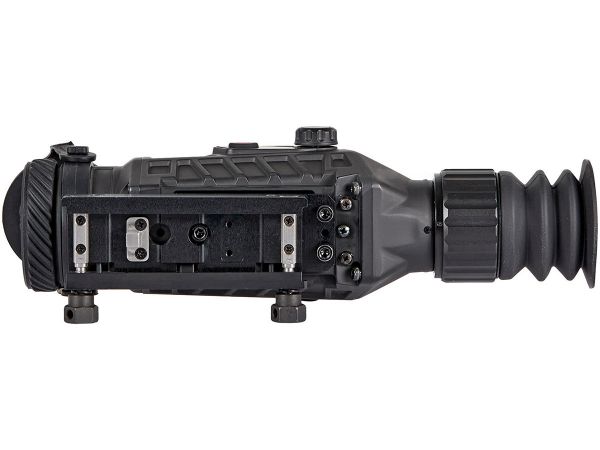

Guide TS 435 поставляется вместе с оригинальным креплением на планку Picatinny. Затяжка винтов кронштейна производится вручную и не требует инструмента вроде ключа или отвёртки.

Прицел поставляется вместе с оригинальным креплением на планку Picatinny. Затяжка винтов кронштейна производится вручную и не требует инструмента.

Ключевые параметры:

• Увеличение 2,3x, дальность обнаружения цели 0,5х1,8 м — 1000 м
• Объектив F35/1,2. Сенсор 384x288 (17μm, 50Hz, NETD≤ 50mk)
• Калибровка автоматическая и ручная (со шторкой, с крышкой)
• 10 масштабируемых сеток, 6 профилей выверки. Режим «без сетки»
• Цифровой зум x2/x4, режим PiP x2, стадиометрический дальномер
• Отслеживание «горячих» точек. Ударная стойкость на оружии 5000 Дж
• Цветной OLED-экран 1024x768, 7 палитр. Аналоговый видеовыход
• Установка батареи 18650 (с плоским + контактом, без платы защиты, без соблюдения полярности).
• Водонепроницаемость (до 1 м), работа при -40°C. Кронштейн на Picatinny

Технические характеристики:

• Тип: VOx, неохлаждаемый
• Разрешение, пикселей: 384x288
• Шаг детектора, мкм: 17
• Частота обновления кадров, Гц: 50
• Эквивалентная шуму разница температур, NETD: < 50 мК
• Калибровка: автоматическая и ручная, со шторкой
• Тип дисплея: OLED (0.39'')
• Разрешение, пикселей: 1024x768
• Схемы: 7 (White Hot, Black Hot, Red Hot 1, Red Hot 2, Red Hot 3, Green Hot, blue Hot)
• Настройка изображения: 10 уровней яркости, 10 уровней контраста
• Увеличение, крат: 2,3x, с зумом до 9,2x
• Цифровой зум: x1 / x2 / x4
• Объектив: F35 мм / f1.2, ручная фокусировка от 10 м
• Поле зрения, град.: 10.7°x8.0°
• Удаление выходного зрачка, мм: 48
• Предел перефокусировки окуляра, дптр: +/-4
• Прицельные сетки: 10 шт., масштабируемые
• Цвета сеток: чёрный / белый
• Режим «без сетки»: есть
• Профили пристрелки: до 6
• Дистанция пристрелки: 25 м / 50 м / 100 м
• Функция "Кадр в кадре" (PiP): x2, 3 варианта положения окна PiP
• Стадиометрический дальномер: есть, (0,25 м / 0,5 м / 1,8 м)
• Авто нахождение горячих точек: есть
• Wi-Fi: нет
• Видеовыход: PAL 50 Гц, типоразъём LEMO
• Источник питания: 1 аккумулятор Li-ion 18650 с плоскими контактами, без платы защиты, установка без соблюдения полярности.
• Время работы при НУ, час: 4+ (зависит от ёмкости аккумулятора)
• Подключение внешнего источника питания: нет
• Автовыключение питания: есть, через 15, 30 или 60 мин
• Физические и эксплуатационные параметры
• Ударная стойкость, Дж: до 5000
• Класс защиты (по IEC 60529): IP67
• Рабочие температуры, °C: -40...+50
• Температура хранения, °C: -40...+60
• Влажность: от 10% до 95%, без конденсата
• Крепление: на планку Picatinny (в комплекте)
• Габариты, мм: 230x90x75
• Масса (без крепления и батареи): 660г

Дальность обнаружения

• Транспортное средство (2,3x2,3) м: 2400 м
• Человек (1,8x0,5 м): 1000 м
• Олень (1,5x0,5м): 820 м
• Кабан (0,9x0,7м): 620 м

Дальность распознавания

• Транспортное средство (2,3x2,3) м: 1000 м
• Человек (1,8x0,5 м): 500 м
• Олень (1,5x0,5м): 400 м
• Кабан (0,9x0,7м): 300 м
