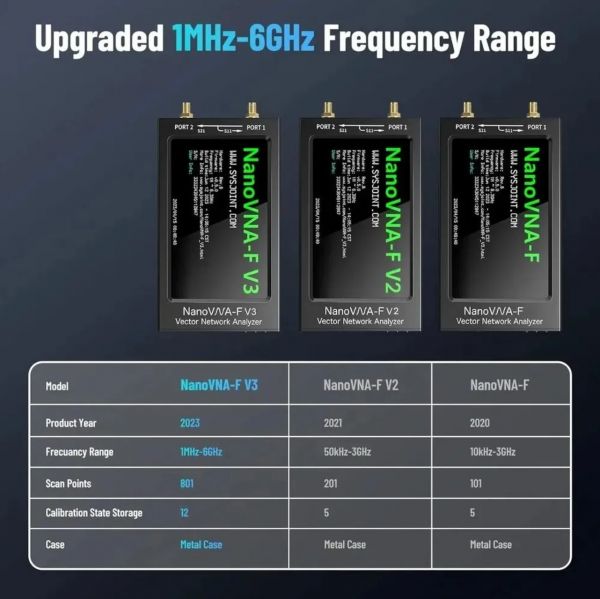

Новая улучшенная модель анализитора NanoVNA-F версия V3. Модель отличается компактными размерами, ёмким аккумулятором и расширенным диапазоном. Ниже приведена сравнительная таблица моделей (при нажатии изображение увеличится).
NanoVNA-F V3 - это переносной векторный сетевой анализатор (VNA) с диапазоном частот 1мгц ~ 6ггц. Он может использоваться для измерений S11 и S21. Динамический диапазон S21 NanoVNA-F V3 составляет 65 дб, а динамический диапазон S11-50 дб.
NanoVNA-F V3 подходит для антенн-тестирования MF/HF/VHF/UHF/SHF полос, таких как:
- коротковолновые антенны
- антенны диапазона ISM
- антенны WiFi
- антенны Bluetooth
- антенны GPS и т.д.
Он также может использоваться для измерения фильтров, усилителей, аттенюаторов, кабелей, силовых смесителей, копплеров, дубликаторов и других радиочастотных компонентов. NanoVNA-F V3 поддерживает различные форматы отображения: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Group, Resistance, reacperformance и т.д. Кроме того, NanoVNA-F V3 поддерживает функцию TDR, которая полезна для измерения длины кабеля.
NanoVNA-F V3 имеет металлический корпус, что обеспечивает высокую защиту от внешних повреждений. Размеры NanoVNA-F V3 125 x 75 x 20 мм /4.9 x 3 x 0,8 ". RF интерфейс NanoVNA-F V3 SMA connector witch может быть использован для соединения DUTs напрямую. При оптимально разработанной системе обработки сигналов скорость сканирования NanoVNA-F V3 достигает 200 в сек, а максимальная скорость сканирования - 801.
Дисплей NanoVNA-F V3 представляет собой 4,3 - дюймовый высокояркий IPS экран с резистентной панелью, что позволяет пользователям четко видеть информацию даже под солнцем на открытом воздухе. NanoVNA-F V3 имеет полностью сенсорный экран, с 3 физическими кнопками (пользователи могут быстро установить частотный диапазон, масштаб, включить/выключить, добавить/удалить маркеры, и так далее).
NanoVNA-F V3 имеет 4500mAh литий-ионные аккумулятор, со сроком автономной работы до 5 часов. Интерфейс зарядки USB Type-C (данный кабель может использоваться как для зарядки устройства, так же и для передачи данных).
Параметры
- Диапазон частот: 1МГц - 6ГГц
- Динамический диапазон S21: 65dB
- Динамический диапазон S11: 50dB
- Экран: 4.3" высокояркий IPS дисплей с резистентной сенсорной панелью
- Контрольные метки: До 4
- Маркеры: До 4 (таблицу маркеров можно перетащить в любую точку экрана)
- Корпус: Металлический (эффективная защищата от электромагнитных помех)
- Аккумулятор: встроенный литий-ионные 4500 мАч, со временем автономной работы до 5 часов
- Размеры: 125*75*20 мм
Особенности
- SMA коннектор - универсален и удобен в использовании
- 3 физические кнопки обеспечивают удобную работу и управление
- Функция TDR может использоваться для измерения длины кабеля
- Зарядка через USB Type-C
- Возможность обновления прошивки
- Поддерживает подключение к ПК
Комплектация
- 1 x NanoVNA-F V3
- 1 x Калибровочный комплект SMA
- 1 x SMA Female / SMA Female коннектор
- 1 x SMA Male / SMA Male коннектор
- 1 USB кабель
