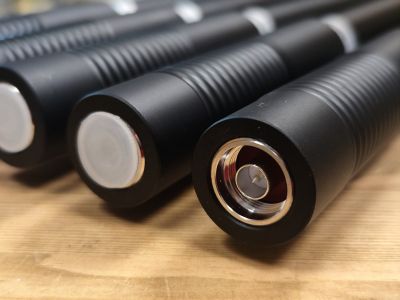

Разбираем принцип работы OMNI антенн для РЭБ систем

Штыревые всенаправленные антенны: пытаемся разобраться с научной точки зрения простыми словами.

Каждый, кто хоть раз настраивал Wi-Fi роутер, держал в руках портативную рацию или запускал FPV-дрон, сталкивался с маленькой металлической палочкой, торчащей из корпуса устройства. Это и есть штыревая антенна. Несмотря на свою внешнюю простоту, она подчиняется строгим законам электродинамики и является, пожалуй, самым распространённым типом антенн в мире. В этой статье мы разберём, как она работает с точки зрения физики, что такое КСВ, почему она «видит» одинаково во все стороны, и чем она отличается от антенн-«клеверов», которые так любят пилоты дронов.

1. Что такое антенна вообще и зачем она нужна?

Антенна – это устройство, которое преобразует электрический сигнал (токи и напряжения в проводах) в электромагнитную волну, распространяющуюся в пространстве, и наоборот. Грубо говоря, она «связывает» электронику с эфиром. Любая антенна работает на принципе ускоренного движения зарядов: когда электроны в проводнике движутся с ускорением (например, меняют направление с частотой сигнала), они излучают электромагнитную энергию. Именно это излучение мы и используем для передачи информации.

Разные антенны устроены так, чтобы излучать энергию предпочтительно в одних направлениях и меньше – в других. Есть направленные антенны (например, тарелка-парабола), которые «стреляют» узким лучом. А есть всенаправленные, которые стараются «оплескать» всё окружающее пространство равномерно. Штыревая антенна – классический представитель всенаправленных (omni – от лат. omnis «все» + directional «направленный»).

2. Устройство и принцип работы штыревой антенны

2.1. Четвертьволновой штырь (monopole)

Самый простой штыревой вариант – это четвертьволновой монополь. Его длина равна ровно одной четверти длины волны (обозначается λ/4). Почему именно четверть? Потому что в этом случае на штыре укладывается резонансный режим стоячей волны тока. Если чуть углубиться в физику:

• На конце штыря ток всегда равен нулю (разрыв цепи), а напряжение максимально – это пучность напряжения.
• У основания (в точке питания) ток максимален, а напряжение минимально – пучность тока.

Когда длина штыря составляет λ/4, то «волна тока» отражается от конца и возвращается обратно к основанию в фазе, усиливая исходный сигнал. Это обеспечивает наилучший режим излучения при минимальной длине проводника. Хотя такой штырь работает как бы сам по себе, в реальности ему нужна «земля» – противовес.

2.2. Роль противовеса (ground plane)

Монополь не может работать без опорной поверхности – противовеса. Представьте, что штырь – это одна половина диполя (классической симметричной антенны длиной λ/2). В диполе обе половины одинаковы. В монополе вторую половину заменяет земля (проводящая плоскость). Она создаёт зеркальное отражение штыря. Ток в штыре наводит в земле такой же ток, но противоположного направления, и вместе они образуют эквивалент диполя. Физически это означает, что земля (или набор радиальных лучей) также принимает участие в излучении.

Часто в конструкциях используют не сплошную землю, а несколько радиально расходящихся проводов (как ромашка). Это уменьшает габариты и вес. Если у рации есть штырь, а корпус металлический – он выполняет роль противовеса. Если корпус пластиковый (как у многих роутеров), противовесом служат медные дорожки на плате.

2.3. Как рождается волна: токи и поля

Когда к основанию штыря подводится высокочастотное напряжение, электроны начинают бегать вверх-вниз по штырю. Поскольку ток переменный, создаётся переменное магнитное поле вокруг штыря (по правилу буравчика). А между штырём и землёй образуется переменное электрическое поле – силовые линии выходят из штыря и уходят в землю.

Эти два поля (электрическое E и магнитное H) взаимно перпендикулярны и, согласно уравнениям Максвелла, поддерживают друг друга, улетая в пространство в виде электромагнитной волны. Скорость этой волны в вакууме – скорость света.

Важнейшая характеристика – поляризация волны. Она определяется направлением вектора электрического поля E. У штыревой антенны вектор E направлен вертикально (вдоль штыря). Поэтому штыревая антенна излучает волну с вертикальной линейной поляризацией. Именно эту поляризацию используют большинство радиостанций, сотовых вышек, Wi-Fi – потому что волны с вертикальной поляризацией легче распространяются над землёй и меньше затухают о препятствия.

2.4. Диаграмма направленности – «бублик»

Главная особенность всенаправленной антенны – форма её диаграммы направленности (ДН). Для идеального монополя на идеальной земле ДН в горизонтальной плоскости представляет собой окружность – антенна излучает одинаково во все стороны по азимуту. В вертикальной плоскости ДН похожа на бублик (или на восьмёрку, если смотреть сбоку). Максимум излучения – у горизонта, то есть антенна «стреляет» вдоль земли. Прямо вверх (в зенит) излучения почти нет – это нормально для наземной связи.

У реальных антенн ДН может быть чуть сжата сверху, особенно если длина штыря больше λ/4 (например, 5/8 λ – такой штырь даёт больший выигрыш в направлении горизонта за счёт того, что в вертикальной плоскости лепесток прижимается к земле).

3. КСВ – что это и почему он важен?

КСВ (Коэффициент Стоячей Волны) – это параметр, который показывает, насколько хорошо антенна согласована с фидером (кабелем) и передатчиком. В идеале весь сигнал должен уйти в антенну и излучиться в пространство. Если антенна не «родная» по волновому сопротивлению (обычно 50 Ом), часть энергии отразится обратно в кабель, создаст стоячую волну, потеряется в виде тепла и может даже сжечь выходной каскад передатчика.

Физика процесса такова: по кабелю бежит бегущая волна напряжения и тока. Если на конце кабеля сопротивление равно волновому сопротивлению кабеля (50 Ом), волна полностью поглощается антенной. Если сопротивление антенны другое (например, 75 Ом или 30 Ом), то на стыке возникает отражение. Комплексное отношение амплитуд отражённой и падающей волны называется коэффициентом отражения Γ. КСВ вычисляется по формуле:
КСВ = (1 + |Γ|) / (1 - |Γ|)

Для идеального согласования КСВ = 1. На практике для любительской связи считается приемлемым КСВ до 1,5–2. При КСВ = 3 половина мощности теряется в кабеле и передатчике, а не излучается.

Что влияет на КСВ штыревой антенны:
• Длина штыря. Если она не точно λ/4 (или её кратные гармоники), реактивное сопротивление (индуктивное или ёмкостное) уводит импеданс от 50 Ом. Для настройки используют удлиняющие катушки (чтобы сделать штырь электрически длиннее) или укорачивающие конденсаторы.
• Качество земли. Если противовес плохой (маленький корпус рации), импеданс в точке питания сильно меняется, КСВ растёт.
• Близость других металлических предметов.

Измеряют КСВ специальным прибором – КСВ-метром, который включается в разрыв между передатчиком и антенной. При настройке штыревую антенну подрезают или удлиняют, добиваясь минимального КСВ на рабочей частоте.

4. Различия штыревых антенн и антенн типа «клевер»

Теперь перейдём к сравнению, которое особенно важно в мире FPV-полётов и видеосвязи. Антенны «клевер» (cloverleaf, и её вариации – «муравей», «скитул» и т.д.) – это антенны с круговой поляризацией (чаще всего RHCP – правая круговая). Чем они отличаются от штырей?

4.1. Поляризация – главное отличие

Как мы уже знаем, штырь даёт линейную поляризацию (вектор E строго вертикален или горизонтален, если штырь повернуть). «Клевер» создаёт вращающееся электрическое поле – вектор E не просто колеблется в одной плоскости, а описывает спираль. Соответственно, волна имеет круговую поляризацию.

Последствия:
• При передаче и приёме поляризации должны совпадать, иначе возникают поляризационные потери. Если передатчик со штырём (линейная вертикальная), а приёмник – тоже штырь, и они расположены строго вертикально – всё отлично. Но если передатчик накренён (например, дрон делает крен), то линейная поляризация приёмной антенны (штырь на очках) может оказаться под углом к излучаемой. Потери могут достигать 3–6 дБ (вплоть до полного пропадания сигнала при 90 градусах – ортогональная поляризация).
• Круговая поляризация (клевер) этого недостатка практически лишена. Если приёмная антенна тоже круговая (того же направления вращения), то сигнал принимается с постоянным уровнем, независимо от взаимной угловой ориентации. Это огромный плюс для мобильных объектов, особенно в условиях многолучевого распространения.

4.2. Многолучевость и отражения

Внутри помещений или в городе сигнал многократно отражается от стен, пола, машин. При отражении от металлической поверхности линейная поляризация может измениться (например, горизонтальная становится вертикальной), и штырь на приёмнике может потерять сигнал. Круговая поляризация при отражении меняет своё вращение (правая становится левой), и приёмная антенна (левая или правая) «видит» отражённый сигнал как бы с выключенной поляризацией, то есть просто игнорирует его. Это резко снижает уровень помех от многолучевости (фейдинга) и делает картинку чище, без «снега» и двоений, особенно в FPV.

4.3. Эффективность и дальность

Штыревая антенна (линейная) при прочих равных имеет несколько больший коэффициент усиления (2–3 дБи для λ/4, до 5–6 дБи для 5/8 λ) по сравнению с клевером (обычно около 2 дБи). Это чисто геометрическое преимущество: весь сигнал сосредоточен в одной плоскости поляризации, а не размазан по вращению. Поэтому для прямой видимости с одинаково ориентированными антеннами штырь даст бóльшую дальность, чем клевер. Однако стоит появиться рассогласованию или отражениям – штырь проигрывает.

4.4. Конструкция и настройка

Штырь – это технологично и дёшево: один проводник, простая конструкция. Клевер – это три или четыре лепестка, изогнутых специальным образом, сложная ручная пайка и точная настройка. Клеверы более широкополосны (частотный диапазон перекрывает 5–10 МГц), но и более капризны в изготовлении. Кроме того, клеверы обычно имеют более низкую механическую прочность – лепестки легко погнуть.

5. Плюсы и минусы штыревых антенн (сравнение с клевером)

Подведём итог в таблице для наглядности, но далее развернём текстом.

Плюсы штыревых:
1. Простота и дешевизна – производство копеечное, не нужно высокой точности.
2. Максимальная дальность при соосной ориентации – для прямой видимости (например, наземная радиостанция – базовая станция) штырь часто лучше.
3. Широкий диапазон настроенных длин – легко изготовить на любую частоту, от длинных волн до миллиметрового диапазона.
4. Надёжность – нет хрупких лепестков, можно гнуть, но нужно следить за длиной.
5. Вертикальная поляризация – лучше работает над землёй, с поверхностной волной.

Минусы штыревых (в сравнении с клевером):
1. Зависимость от ориентации – при наклоне или повороте передатчика/приёмника сигнал падает.
2. Чувствительность к отражениям – многолучевость сильно портит качество приёма (фединг, замирания).
3. Не подходит для вращающихся объектов – если антенна на дроне крутится (любая неизотропная), линейная поляризация даёт постоянный «роллинг» сигнала.
4. Узкая полоса пропускания – согласование (низкий КСВ) обычно только на одной частоте (резонанс). При отклонении от неё КСВ резко растёт. В FPV клеверы обычно широкополоснее.

Плюсы клевера (круговой поляризации):
• Работа при любой ориентации в плоскости, перпендикулярной оси антенны.
• Отличная фильтрация отражённых лучей (борьба с многолучевостью).
• Стабильный приём при маневрировании дрона.
• Не требуется точное выравнивание передающей и приёмной антенн.

Минусы клевера:
• Ниже коэффициент усиления (обычно 1–2 дБи реального усиления, хотя у хороших моделей может быть на уровне штыря).
• Сложнее изготовление, дороже.
• Менее механически прочны (можно защитить пластиковым колпачком).
• Потери на рассогласование поляризации при работе с линейными антеннами (до 3 дБ при идеальном совпадении, обычно больше).

6. Практические советы и физические нюансы

Почему же в сотовых вышках и Wi-Fi точках всё ещё стоят штыри, а не клеверы? Потому что там базовая станция и телефон находятся в основном в вертикальной плоскости, и кроме того, вышки используют несколько антенн с разными наклонами для MIMO. Штыри дёшевы, эффективны и работают в огромных масштабах. А для FPV, где дрон постоянно меняет ориентацию, клевер стал стандартом.

Но и штыревые антенны могут быть сделаны с круговой поляризацией – существуют спиральные или наклонные штыри с 45-градусной поляризацией для круговой имитации, но это уже усложнение. Классический прямой штырь – всегда линейный.

7. Заключение

Штыревая всенаправленная антенна – гениальное изобретение природы и инженерии. Несмотря на простоту, она основывается на глубоких физических процессах: резонанс токов, зеркальное отражение от земли, образование стоячих волн. Она излучает линейно поляризованную волну, имеет ДН в форме бублика и требует согласования (КСВ ~ 1) для максимальной эффективности.

Антенны-клеверы (круговой поляризации) – это эволюционный шаг вперёд в борьбе с многолучевостью и ориентационной зависимостью. Выбор между ними – всегда компромисс. Для стационарной или близкой связи часто достаточно дешёвого штыря. Для подвижных объектов, особенно в условиях городской застройки или помещений, клевер даёт более стабильную и качественную связь. Но понимая физику поляризации и распространения волн, вы сможете осознанно решать, какую антенну взять в руки – а может, и сделать её самостоятельно, в точности соблюдая резонансную длину и заботясь о хорошем противовесе. Именно в таких деталях и кроется настоящая наука антенных систем.
